Форсунки для воды с плоским факелом распыла веерного типа
Плоскофакельные веерные форсунки формируют при распылении равномерную линейную зону покрытия. По ударной силе такие распылители превосходят сопла с полным и полым конусом, но уступают моделям с компактной нитевидной струёй.
Капли, создаваемые этими насадками, обычно крупнее, чем у конусных аналогов. Однако современные пневматические атомайзеры с подачей воздуха способны генерировать мельчайшие капли в рамках веерного распыла.
Для равномерного покрытия заданной площади требуется относительное перемещение — либо самой форсунки, либо обрабатываемой поверхности. Чаще всего это реализуется за счёт конвейера: он перемещает объект под коллектором с плоскофакельными насадками. Альтернативный вариант — подвижное крепление сопла, которое обеспечивает полное орошение целевого участка.
Конструкции гидравлических форсунок
- С эллиптическим отверстием (серии СА, СВ, СС) — формируют стабильный плоский факел распыла за счёт геометрии выходного канала.

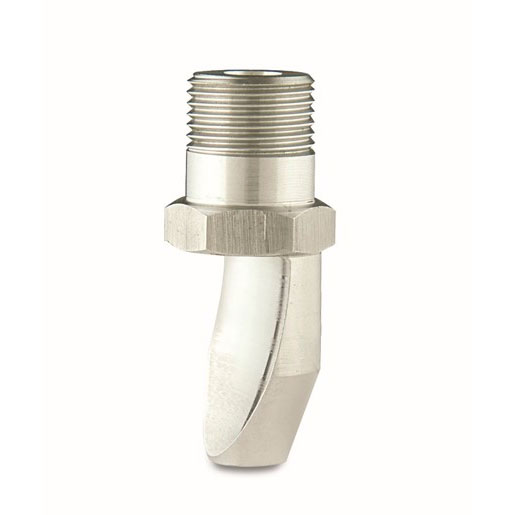

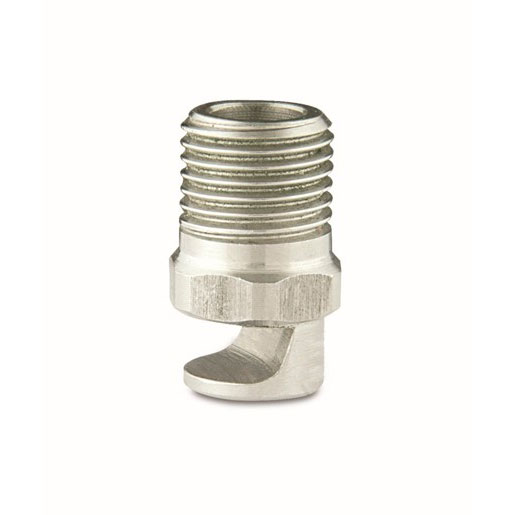

- С дефлекторным отклонением распыла (серии CG, CH) — используют специальный отражатель для формирования веерной струи.
Для получения плоского треугольного распыла с особо мелкими каплями можно применить пневматические форсунки специальной серии или использовать регулируемую подачу воздушного потока.
Сферы применения веерных распылителей
Резьбовые форсунки в цельном корпусе с коническим сечением — самые востребованные модели. Благодаря низкой склонности к засорению (при условии качественной водоподготовки) они применяются в широком спектре процессов:
Серия СА — мойка конвейеров, таромоечные агрегаты.

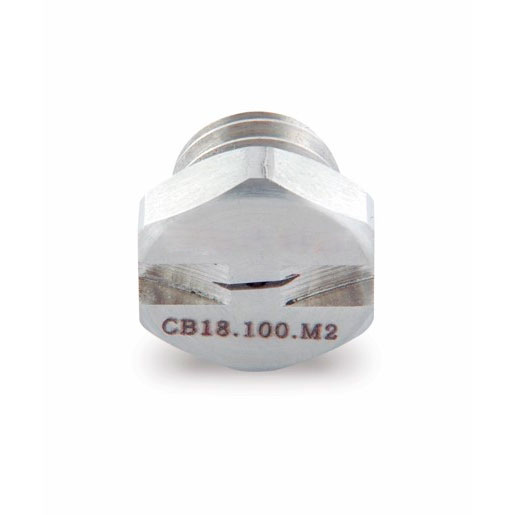

Серия СВ — распылительные коллекторы, промывка деталей.

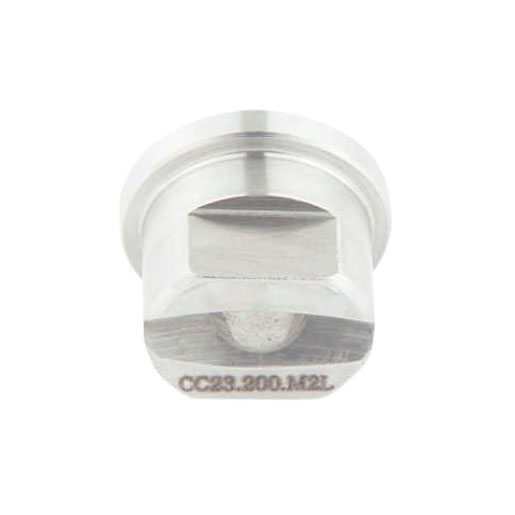

Серия СС — замывка тканевой основы фильтр‑прессов, смазка форм и лент, нанесение покрытий.
Серии CG, CH — подавление пены, охлаждение КРС, промывка щебня.
