Насадки для водяной завесы

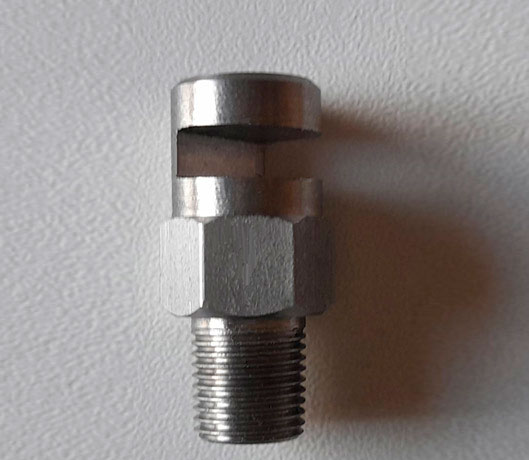

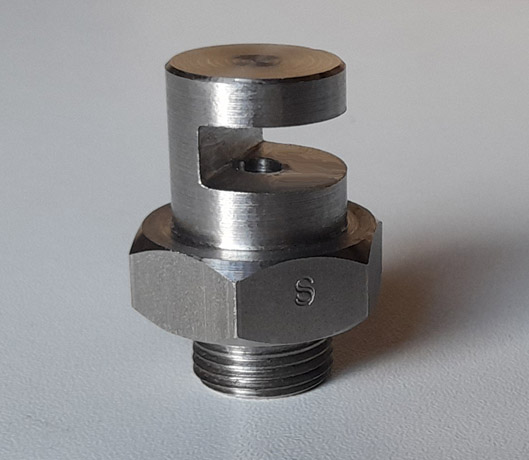

Эти форсунки создают водяную завесу с углом распыления 180° и более. Плоскоструйные форсунки для создания водяных завес работают по принципу отклонения. Когда жидкость проходит через сопло, а затем через центральное отверстие для подачи, она попадает на поверхность, отклоняющуюся под соответствующим углом, и выбрасывается наружу, образуя плоскую струю.
Струя имеет конусообразную форму, исходящую из центра отверстия сопла. Отклоняющая поверхность позволяет формировать очень большие углы распыления — 180 градусов и более. Прямоугольная форма форсунки вблизи отверстия обеспечивает максимальное расстояние и равномерность водяной завесы, которая служит защитой от пожара. Данный тип форсунок идеально подходят для условий, требующих широкого угла обзора во время операций по тушению пожара, для разделения, изоляции, контроля рисков возникновения пожара, а также для вертикального охлаждения.
Материалы форсунок должны соответствовать химическому составу жидкостей, используемых в ваших процессах, всегда помните об этом.
| НАСАДКА ДЛЯ ВОДЯНОЙ ЗАВЕСЫ С ЭКРАНОМ 1/8" - 180° | |||||||||||||||||||||
| Данные о производительности: | Скорость потока производительность | ||||||||||||||||||||
| Код: | Подключение | (3 бар) Anq.° |
Отверстие | Free | Фактор К | 1 бар 10 кв. дюйм/мин | 2 бар 30 кв. дюйм/мин | 3 бар40 кв. дюйм/мин | 4 бар 60 кв. дюйм/мин | 5 бар70 кв. дюйм/мин | 6 бар 90 кв. дюйм/мин | 7 бар 100 кв. дюйм/мин | Материал | ||||||||
| LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | Конус | |||||||
| UD18Z123MB1 | 1/8" | 180 | 1.4 | 1.4 | 1.3 | 1.3 | 0.24 | 1.9 | 0.51 | 2.3 | 0.56 | 2.7 | 0.72 | 3 | 0.76 | 3.3 | 0.89 | 3.5 | 0.92 | M | 303 SS |
| UD18Z123MT1 | 1/8" | 180 | 1.4 | 1.4 | 1.3 | 1.3 | 0.24 | 1.9 | 0.51 | 2.3 | 0.56 | 2.7 | 0.72 | 3 | 0.76 | 3.3 | 0.89 | 3.5 | 0.92 | M | Латунь |
| UD18Z139MB1 | 1/8" | 180 | 1.8 | 1.8 | 2.3 | 2.3 | 0.41 | 3.2 | 0.87 | 3.9 | 0.95 | 4.5 | 1.23 | 5 | 1.28 | 5.5 | 1.51 | 6 | 1.56 | M | 303 SS |
| UD18Z139MT1 | 1/8" | 180 | 1.8 | 1.8 | 2.3 | 2.3 | 0.41 | 3.2 | 0.87 | 3.9 | 0.95 | 4.5 | 1.23 | 5 | 1.28 | 5.5 | 1.51 | 6 | 1.56 | M | Латунь |
| UD18Z178MB1 | 1/8" | 180 | 2.6 | 2.6 | 4.5 | 4.5 | 0.82 | 6.4 | 1.74 | 7.8 | 1.89 | 9 | 2.46 | 10.1 | 2.57 | 11 | 3.01 | 11.9 | 3.11 | M | 303 SS |
| UD18Z178MT1 | 1/8" | 180 | 2.6 | 2.6 | 4.5 | 4.5 | 0.82 | 6.4 | 1.74 | 7.8 | 1.89 | 9 | 2.46 | 10.1 | 2.57 | 11 | 3.01 | 11.9 | 3.11 | M | Латунь |
| UD18Z212MB1 | 1/8" | 180 | 3.3 | 3.3 | 6.8 | 6.8 | 1.23 | 9.6 | 2.61 | 11.7 | 2.84 | 13.5 | 3.69 | 15.1 | 3.85 | 17 | 4.52 | 17.9 | 4.67 | M | 303 SS |
| UD18Z212MT1 | 1/8" | 180 | 3.3 | 3.3 | 6.8 | 6.8 | 1.23 | 9.6 | 2.61 | 11.7 | 2.84 | 13.5 | 3.69 | 15.1 | 3.85 | 17 | 4.52 | 17.9 | 4.67 | M | Латунь |
| UD18Z216MB1 | 1/8" | 180 | 3.8 | 3.8 | 9.1 | 9.1 | 1.65 | 12.8 | 3.5 | 15.7 | 3.81 | 18.1 | 4.95 | 20.3 | 5.16 | 22 | 6.06 | 24 | 6.27 | M | 303 SS |
| UD18Z216MT1 | 1/8" | 180 | 3.8 | 3.8 | 9.1 | 9.1 | 1.65 | 12.8 | 3.5 | 15.7 | 3.81 | 18.1 | 4.95 | 20.3 | 5.16 | 22 | 6.06 | 24 | 6.27 | M | Латунь |
| НАСАДКА ДЛЯ ВОДЯНОЙ ЗАВЕСЫ С ЭКРАНОМ 1/4" -180° SHIELD | |||||||||||||||||||||
| Данные о производительности: | Скорость потока производительность | ||||||||||||||||||||
| Код: | Подключение | (3 бар) Anq.° |
Отверстие | Free | Фактор К | 1 бар 10кв. дюйм/мин | 2 бар 30 кв. дюйм/мин | 3 бар40 кв. дюйм/мин | 4 бар 60 кв. дюйм/мин | 5 бар70 кв. дюйм/мин | 6 бар 90 кв. дюйм/мин | 7 бар 100 кв. дюйм/мин | Материал | ||||||||
| LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | Конус | |||||||
| UD14Z123MB1 | 1/4" | 180 | 1.4 | 1.4 | 1.3 | 1.3 | 0.24 | 1.9 | 0.51 | 2.3 | 0.56 | 2.7 | 0.72 | 3 | 0.76 | 3.3 | 0.89 | 3.5 | 0.92 | M | 303 SS |
| UD14Z123MT1 | 1/4" | 180 | 1.4 | 1.4 | 1.3 | 1.3 | 0.24 | 1.9 | 0.51 | 2.3 | 0.56 | 2.7 | 0.72 | 3 | 0.76 | 3.3 | 0.89 | 3.5 | 0.92 | M | Латунь |
| UD14Z139MB1 | 1/4" | 180 | 1.8 | 1.8 | 2.3 | 2.3 | 0.41 | 3.2 | 0.87 | 3.9 | 0.95 | 4.5 | 1.23 | 5 | 1.28 | 5.5 | 1.51 | 6 | 1.56 | M | 303 SS |
| UD14Z139MT1 | 1/4" | 180 | 1.8 | 1.8 | 2.3 | 2.3 | 0.41 | 3.2 | 0.87 | 3.9 | 0.95 | 4.5 | 1.23 | 5 | 1.28 | 5.5 | 1.51 | 6 | 1.56 | M | Латунь |
| UD14Z178MB1 | 1/4" | 180 | 2.6 | 2.6 | 4.5 | 4.5 | 0.82 | 6.4 | 1.74 | 7.8 | 1.89 | 9 | 2.46 | 10.1 | 2.57 | 11 | 3.01 | 11.9 | 3.11 | M | 303 SS |
| UD14Z178MT1 | 1/4" | 180 | 2.6 | 2.6 | 4.5 | 4.5 | 0.82 | 6.4 | 1.74 | 7.8 | 1.89 | 9 | 2.46 | 10.1 | 2.57 | 11 | 3.01 | 11.9 | 3.11 | M | Латунь |
| UD14Z212MB1 | 1/4" | 180 | 3.3 | 3.3 | 6.8 | 6.8 | 1.23 | 9.6 | 2.61 | 11.7 | 2.84 | 13.5 | 3.69 | 15.1 | 3.85 | 17 | 4.52 | 17.9 | 4.67 | M | 303 SS |
| UD14Z212MT1 | 1/4" | 180 | 3.3 | 3.3 | 6.8 | 6.8 | 1.23 | 9.6 | 2.61 | 11.7 | 2.84 | 13.5 | 3.69 | 15.1 | 3.85 | 17 | 4.52 | 17.9 | 4.67 | M | Латунь |
| UD14Z216MB1 | 1/4" | 180 | 3.8 | 3.8 | 9.1 | 9.1 | 1.65 | 12.8 | 3.5 | 15.7 | 3.81 | 18.1 | 4.95 | 20.3 | 5.16 | 22 | 6.06 | 24 | 6.27 | M | 303 SS |
| UD14Z216MT1 | 1/4" | 180 | 3.8 | 3.8 | 9.1 | 9.1 | 1.65 | 12.8 | 3.5 | 15.7 | 3.81 | 18.1 | 4.95 | 20.3 | 5.16 | 22 | 6.06 | 24 | 6.27 | M | Латунь |
| UD14Z219MB1 | 1/4" | 180 | 4.1 | 4.1 | 10.9 | 10.9 | 1.98 | 15.4 | 4.19 | 18.8 | 4.56 | 21.7 | 5.93 | 24.3 | 6.18 | 26.6 | 7.26 | 28.7 | 7.5 | M | 303 SS |
| UD14Z219MT1 | 1/4" | 180 | 4.1 | 4.1 | 10.9 | 10.9 | 1.98 | 15.4 | 4.19 | 18.8 | 4.56 | 21.7 | 5.93 | 24.3 | 6.18 | 26.6 | 7.26 | 28.7 | 7.5 | M | Латунь |
| НАСАДКА ДЛЯ ВОДЯНОЙ ЗАВЕСЫ С ЭКРАНОМ 3/8" - 180° | |||||||||||||||||||||
| Данные о производительности: | Скорость потока производительность | ||||||||||||||||||||
| Код: | Подключение | (3 бар) Anq.° |
Отверстие | Free | Фактор К | 1 бар 10кв. дюйм/мин | 2 бар 30 кв. дюйм/мин | 3 бар40 кв. дюйм/мин | 4 бар 60 кв. дюйм/мин | 5 бар70 кв. дюйм/мин | 6 бар 90 кв. дюйм/мин | 7 бар 100 кв. дюйм/мин | Материал | ||||||||
| LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | Конус | |||||||
| UD38Z223MB1 | 3/8" | 180 | 4.5 | 4.5 | 13 | 13 | 2.4 | 18.8 | 5.1 | 23 | 5.6 | 26.6 | 7.3 | 29.7 | 7.6 | 32.5 | 8.9 | 35.1 | 9.2 | M | 303 SS |
| UD38Z223MT1 | 3/8" | 180 | 4.5 | 4.5 | 13 | 13 | 2.4 | 18.8 | 5.1 | 23 | 5.6 | 26.6 | 7.3 | 29.7 | 7.6 | 32.5 | 8.9 | 35.1 | 9.2 | M | Латунь |
| UD38Z231MB1 | 3/8" | 180 | 5.3 | 5.3 | 18 | 18 | 3.3 | 25.3 | 6.9 | 31 | 7.5 | 35.8 | 9.8 | 40 | 10.2 | 43.8 | 12 | 47.4 | 12.4 | M | 303 SS |
| UD38Z231MT1 | 3/8" | 180 | 5.3 | 5.3 | 18 | 18 | 3.3 | 25.3 | 6.9 | 31 | 7.5 | 35.8 | 9.8 | 40 | 10.2 | 43.8 | 12 | 47.4 | 12.4 | M | Латунь |
| НАСАДКА ДЛЯ ВОДЯНОЙ ЗАВЕСЫ С ЭКРАНОМ 1/2" -180° | |||||||||||||||||||||
| Данные о производительности: | Скорость потока производительность | ||||||||||||||||||||
| Код: | Подключение | (3 бар) Anq.° |
Отверстие | Free | Фактор К | 1 бар 10кв. дюйм/мин | 2 бар 30 кв. дюйм/мин | 3 бар40 кв. дюйм/мин | 4 бар 60 кв. дюйм/мин | 5 бар70 кв. дюйм/мин | 6 бар 90 кв. дюйм/мин | 7 бар 100 кв. дюйм/мин | Материал | ||||||||
| LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | Конус | |||||||
| UD12Z231MB1 | 1/2" | 180 | 5.3 | 5.3 | 17,9 | 17,9 | 3.3 | 25.3 | 6.9 | 31 | 7.5 | 35.8 | 9.8 | 40 | 10 | 43.8 | 12 | 47 | 12.4 | M | 303 SS |
| UD12Z231MT1 | 1/2" | 180 | 5.3 | 5.3 | 17,9 | 17,9 | 3.3 | 25.3 | 6.9 | 31 | 7.5 | 35.8 | 9.8 | 40 | 10 | 43.8 | 12 | 47 | 12.4 | M | Латунь |
| UD12Z239MB1 | 1/2" | 180 | 6 | 6 | 22,5 | 22,5 | 4.1 | 31.8 | 8.7 | 39 | 9.5 | 45 | 12.3 | 50 | 13 | 55.2 | 15.1 | 60 | 15.6 | M | 303 SS |
| UD12Z239MT1 | 1/2" | 180 | 6 | 6 | 22,5 | 22,5 | 4.1 | 31.8 | 8.7 | 39 | 9.5 | 45 | 12.3 | 50 | 13 | 55.2 | 15.1 | 60 | 15.6 | M | Латунь |
| UD12Z255MB1 | 1/2" | 180 | 7.1 | 7.1 | 31,8 | 31,8 | 5.8 | 44.9 | 12.3 | 55 | 13.3 | 63.5 | 17.3 | 71 | 18 | 77.8 | 21.2 | 84 | 22.0 | M | 303 SS |
| UD12Z255MT1 | 1/2" | 180 | 7.1 | 7.1 | 31,8 | 31,8 | 5.8 | 44.9 | 12.3 | 55 | 13.3 | 63.5 | 17.3 | 71 | 18 | 77.8 | 21.2 | 84 | 22.0 | M | Латунь |
| НАСАДКА ДЛЯ ВОДЯНОЙ ЗАВЕСЫ С ЭКРАНОМ 3/4" - 180° | |||||||||||||||||||||
| Данные о производительности: | Скорость потока производительность | ||||||||||||||||||||
| Код: | Подключение | (3 бар) Anq.° |
Отверстие | Free | Фактор К | 1 бар 10кв. дюйм/мин | 2 бар 30 кв. дюйм/мин | 3 бар40 кв. дюйм/мин | 4 бар 60 кв. дюйм/мин | 5 бар70 кв. дюйм/мин | 6 бар 90 кв. дюйм/мин | 7 бар 100 кв. дюйм/мин | Материал | ||||||||
| LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | Конус | |||||||

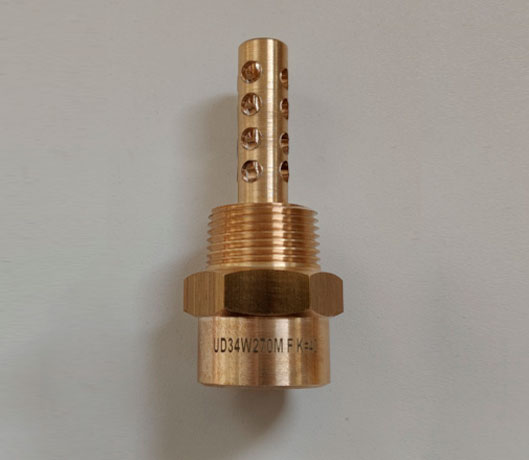

| UD34Z270MB1 | 3/4" | 180 | 8 | 8 | 40 | 40 | 7.4 | 57 | 16 | 70 | 17 | 81 | 22 | 90 | 23 | 99 | 27 | 107 | 28 | M | 303 SS |
| UD34Z270MT1 | 3/4" | 180 | 8 | 8 | 40 | 40 | 7.4 | 57 | 16 | 70 | 17 | 81 | 22 | 90 | 23 | 99 | 27 | 107 | 28 | M | Латунь |
| UD34Z286MB1 | 3/4" | 180 | 8.7 | 8.7 | 50 | 50 | 9 | 70 | 19 | 86 | 21 | 99 | 27 | 111 | 28 | 122 | 33 | 131 | 34 | M | 303 SS |
| UD34Z286MT1 | 3/4" | 180 | 8.7 | 8.7 | 50 | 50 | 9 | 70 | 19 | 86 | 21 | 99 | 27 | 111 | 28 | 122 | 33 | 131 | 34 | M | Латунь |
| UD34Z311MB1 | 3/4" | 180 | 10 | 10 | 64 | 64 | 11.6 | 90 | 25 | 110 | 27 | 127 | 35 | 142 | 36 | 156 | 42 | 168 | 44 | M | 303 SS |
| UD34Z311MT1 | 3/4" | 180 | 10 | 10 | 64 | 64 | 11.6 | 90 | 25 | 110 | 27 | 127 | 35 | 142 | 36 | 156 | 42 | 168 | 44 | M | Латунь |
| UD34Z314MB1 | 3/4" | 180 | 11 | 11 | 81 | 81 | 15 | 115 | 31 | 141 | 34 | 163 | 44 | 182 | 46 | 199 | 54 | 215 | 56 | M | 303 SS |
| UD34Z314MT1 | 3/4" | 180 | 11 | 11 | 81 | 81 | 15 | 115 | 31 | 141 | 34 | 163 | 44 | 182 | 46 | 199 | 54 | 215 | 56 | M | Латунь |
| НАСАДКА ДЛЯ ВОДЯНОЙ ЗАВЕСЫ С ЭКРАНОМ 1" - 180° | |||||||||||||||||||||
| Данные о производительности: | Скорость потока производительность | ||||||||||||||||||||
| Код: | Подключение | (3 бар) Anq.° |
Отверстие | Free | Фактор К | 1 бар 10кв. дюйм/мин | 2 бар 30 кв. дюйм/мин | 3 бар40 кв. дюйм/мин | 4 бар 60 кв. дюйм/мин | 5 бар70 кв. дюйм/мин | 6 бар 90 кв. дюйм/мин | 7 бар 100 кв. дюйм/мин | Материал | ||||||||
| LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | LPM | GPM | Конус | |||||||
| UD01Z323MB1 | 1" | 180 | 15 | 15 | 136 | 136 | 25 | 192 | 52 | 235 | 57 | 271 | 74 | 303 | 77 | 332 | 91 | 359 | 94 | M | 303 SS |
| UD01Z323MT1 | 1" | 180 | 15 | 15 | 136 | 136 | 25 | 192 | 52 | 235 | 57 | 271 | 74 | 303 | 77 | 332 | 91 | 359 | 94 | M | Латунь |
| UD01Z335MB1 | 1" | 180 | 18 | 18 | 202 | 202 | 37 | 286 | 78 | 350 | 85 | 404 | 110 | 452 | 115 | 495 | 135 | 535 | 140 | M | 303 SS |
| UD01Z335MT1 | 1" | 180 | 18 | 18 | 202 | 202 | 37 | 286 | 78 | 350 | 85 | 404 | 110 | 452 | 115 | 495 | 135 | 535 | 140 | M | Латунь |
