Полоконусные форсунки BH серии

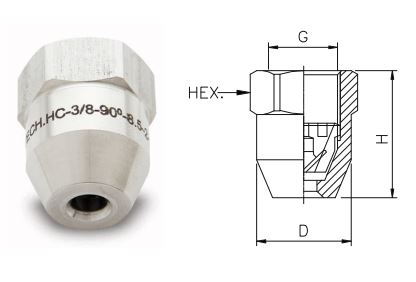

Модель Подключение Диаметр отверстий Производительность в л/мин при разном давлении Размер GA в миллиметрах
1/4” 1/4” 3/8” 1/2”
BSP BSP BSP BSP Давление в барах
Угол распыления 60° 0.5 1.0 2.0 3.0 5.0 7.0 10.0 CONN. H D HEX
BH14.050 • • 1.0 0.25 0.35 0.50 0.61 0.79 0.94 1.12 1/8" 18 13.5 14
BH14.075 • • 1.1 0.375 0.53 0.75 0.92 1.19 1.40 1.68 Weight (Metals) = XX gms. Approx
BH14.100 • • • 1.2 0.5 0.71 1.00 1.22 1.58 1.87 2.24 1/4" 22 16.5 17
BH14.150 • • • 2.0 0.75 1.06 1.50 1.84 2.37 2.81 3.35 Weight (Metals) = XX gms. Approx
BH14.200 • • • 3.0 1.00 1.41 2.00 2.45 3.16 3.74 4.47 3/8" 29 21.5 22
BH14.250 • • 3.5 1.25 1.77 2.50 3.06 3.95 4.68 5.59 Weight (Metals) = XX gms. Approx
Угол распыления 75° 1/2" 36 26.7 27
BH15.050 • • 1.0 0.25 0.35 0.50 0.61 0.79 0.94 1.12
BH15.075 • • 1.1 0.375 0.53 0.75 0.92 1.19 1.40 1.68
BH15.100 • • • 1.2 0.5 0.71 1.00 1.22 1.58 1.87 2.24
BH15.150 • • • 2.0 0.75 1.06 1.50 1.84 2.37 2.81 3.35
BH15.200 • • • 3.0 1.00 1.41 2.00 2.45 3.16 3.74 4.47
BH15.250 • • 3.5 1.25 1.77 2.50 3.06 3.95 4.68 5.59
Угол распыления 90°
BH16.050 • • 1.0 0.25 0.35 0.50 0.61 0.791 0.94 1.12
BH16.275 • • 1.1 0.375 0.53 0.75 0.92 1.19 1.40 1.68
BH16.100 • • • 1.2 0.5 0.71 1.00 1.22 1.58 1.87 2.24
BH16.150 • • • 2.0 0.75 1.06 1.50 1.84 2.37 2.81 3.35
BH16.200 • • • 3.0 1.00 1.41 2.00 2.45 3.16 3.74 4.47
BH16.250 • • 3.5 1.25 1.77 2.50 3.06 3.95 4.68 5.59
BH16.350 • 4.00 1.75 2.47 3.50 4.29 5.53 6.55 7.83
BH16.400 • 4.50 2.00 2.83 4.00 4.90 6.32 7.48 8.94
BH16.475 • • 5.00 2.37 3.36 4.75 5.82 7.51 8.89 10.62
BH16.650 • • 5.50 3.25 4.60 6.50 7.96 10.28 12.16 14.53
BH16.800 • • 6.00 4.00 5.66 8.00 9.80 12.65 14.97 17.89
BH26.100 • 7.00 5.00 7.07 10.00 12.25 15.81 18.71 22.36
BH26.125 • 8.00 6.25 8.84 12.50 15.31 19.76 23.39 27.95
BH26.160 • 9.00 8.00 11.31 16.00 19.60 25.30 29.93 35.78
