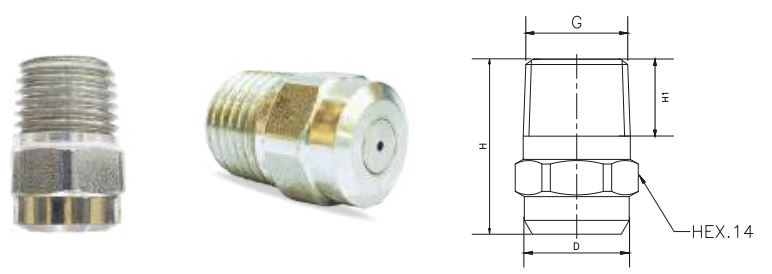

Полноконусные форсунки DN серии

Модель Подключение Диаметр отверстий Производительность в л/мин при разном давлении Размер GA в миллиметрах
1/4
BSP BSPT NPT Давление в барах
Угол распыления 45° 2.0 3.0 5.0 7.0 10.0 15.0 CONN. H H1 D HEX
DN13.030 • 1.0 0.3 0.37 5.53 6.55 0.67 0.82 1/4” 22 10 13 14
DN13.040 • 1.1 0.4 0.49 6.32 7.48 0.89 1.10 Weight (Metals) = XX gms. Approx
DN13.050 • 1.2 0.5 0.61 5.53 6.55 1.12 1.37
DN13.060 • 1.4 0.6 0.73 6.32 7.48 1.34 1.64
DN13.070 • 1.5 0.7 0.86 5.53 6.55 1.57 1.92
DN13.080 • 1.6 0.8 0.98 6.32 7.48 1.79 2.19
DN13.090 • 1.7 0.9 1.10 5.53 6.55 2.01 2.46
DN13.100 • 1.8 1.0 1.22 6.32 7.48 2.24 2.74
Угол распыления 60°
DN14.030 • 1.0 0.3 0.37 0.47 0.56 0.67 0.82
DN14.040 • 1.1 0.4 0.49 0.63 0.75 0.89 1.10
DN14.050 • 1.2 0.5 0.61 0.79 0.94 1.12 1.37
DN14.060 • 1.4 0.6 0.73 0.95 1.12 1.34 1.64
DN14.070 • 1.5 0.7 0.86 1.11 1.31 1.57 1.92
DN14.080 • 1.6 0.8 0.98 1.26 1.50 1.79 2.19
DN14.090 • 1.7 0.9 1.10 1.42 1.68 2.01 2.46
DN14.100 • 1.8 1.0 1.22 1.58 1.87 2.24 2.74
Угол распыления 90°
DN16.030 • 1.0 0.3 0.37 0.47 0.56 0.67 0.82
DN16.040 • 1.1 0.4 0.49 0.63 0.75 0.89 1.10
DN16.050 • 1.2 0.5 0.61 0.79 0.94 1.12 1.37
DN16.060 • 1.4 0.6 0.73 0.95 1.12 1.34 1.64
DN16.070 • 1.5 0.7 0.86 1.11 1.31 1.57 1.92
DN16.080 • 1.6 0.8 0.98 1.26 1.50 1.79 2.19
DN16.090 • 1.7 0.9 1.10 1.42 1.68 2.01 2.46
DN16.100 • 1.8 1.0 1.22 1.58 1.87 2.24 2.74
