Полноконусные форсунки DG серии

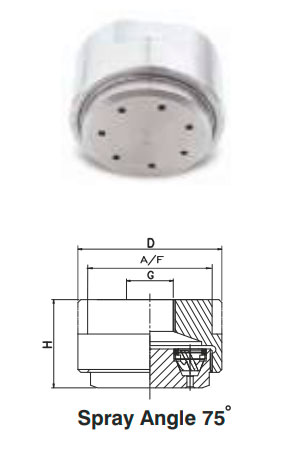

Угол распыления 75° Диаметр отверстий Производительность в л/мин при разном давлении Размер GA в миллиметрах
1/2 3/4
Модель BSP
BSPT
NPT		 BSP
BSPT
NPT		 Давление в барах
0.5 1.0 2.0 3.0 5.0 7.0 10.0 CONN. H D A/F
DG15.150 • 0.5 0.75 1.06 1.50 1.84 2.37 2.81 3.35 1/2” 30 50 46
DG15.200 • 0.5 1.00 1.41 2.00 2.45 3.16 3.74 4.47 Weight (Metals) = 216.0 gms. Approx
DG15.300 • 1.0 1.50 2.12 3.00 3.67 4.74 5.61 6.71 3/4” 46 75 65
DG15.400 • 1.5 2.00 2.83 4.00 4.90 6.32 7.48 8.94 Weight (Metals) = 716.0 gms. Approx
DG15.475 • 1.5 2.37 3.36 4.75 5.82 7.51 8.89 10.62
DG15.650 • 2.0 3.25 4.60 6.50 7.96 10.28 12.16 14.53
DG15.800 • • 2.2 4.00 5.66 8.00 9.80 12.65 14.97 17.89
DG25.100 • • 2.5 5.00 7.07 10.00 12.25 15.81 18.71 22.36
DG25.125 • • 2.8 6.25 8.84 12.50 15.31 19.76 23.39 27.95
DG25.160 • 3.2 8.00 11.31 16.00 19.60 25.30 29.93 35.78
DG25.200 • 3.5 10.00 14.14 20.00 24.49 31.62 37.42 44.72
DG25.225 • 3.8 11.25 15.91 22.50 27.56 35.58 42.09 50.31
DG25.250 • 4.0 12.50 17.68 25.00 30.62 39.53 46.77 55.90
DG25.320 • 4.5 16.00 22.63 32.00 39.19 50.60 59.87 71.55
DG25.400 • 5.0 20.00 28.28 40.00 48.99 63.25 74.83 89.44
DG25.520 • 5.7 26.00 36.77 52.00 63.69 82.22 97.28 116.28

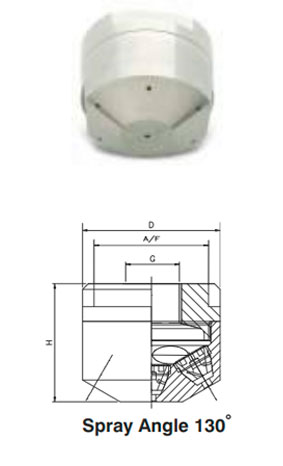

Угол распыления 130° Диаметр отверстий Производительность в л/мин при разном давлении Размер GA в миллиметрах
1/2 3/4
Модель BSP
BSPT
NPT		 BSP
BSPT
NPT		 Давление в барах
0.5 1.0 2.0 3.0 5.0 7.0 10.0 CONN. H D A/F
DG19.150 • 0.5 0.75 1.06 1.50 1.84 2.37 2.81 3.35 1/2” 38 40 30
DG19.200 • 0.5 1.00 1.41 2.00 2.45 3.16 3.74 4.47 Weight (Metals) = 216.0 gms. Approx
DG19.300 • 1.0 1.50 2.12 3.00 3.67 4.74 5.61 6.71 3/4” 51.5 60 50
DG19.400 • 1.5 2.00 2.83 4.00 4.90 6.32 7.48 8.94 Weight (Metals) = 216.0 gms. Approx
DG19.475 • 1.5 2.37 3.36 4.75 5.82 7.51 8.89 10.62
DG19.650 • 2.0 3.25 4.60 6.50 7.96 10.28 12.16 14.53
DG19.800 • • 2.0 4.00 5.66 8.00 9.80 12.65 14.97 17.89
DG29.100 • • 2.2 5.00 7.07 10.00 12.25 15.81 18.71 22.36
DG29.125 • • 2.5 6.25 8.84 12.50 15.31 19.76 23.39 27.95
DG29.160 • 2.8 8.00 11.31 16.00 19.60 25.30 29.93 35.78
DG29.200 • 3.2 10.00 14.14 20.00 24.49 31.62 37.42 44.72
DG29.225 • 3.4 11.25 15.91 22.50 27.56 35.58 42.09 50.31
DG29.250 • 3.5 12.50 17.68 25.00 30.62 39.53 46.77 55.90
DG29.320 • 4.0 16.00 22.63 32.00 39.19 50.60 59.87 71.55
DG29.400 • 4.5 20.00 28.28 40.00 48.99 63.25 74.83 89.44
DG29.520 • 5.1 26.00 36.77 52.00 63.69 82.22 97.28 116.28
DG29.650 • 5.7 32.50 45.96 65.00 79.61 102.77 121.60 145.34
