Пневматические форсунки DASA серии

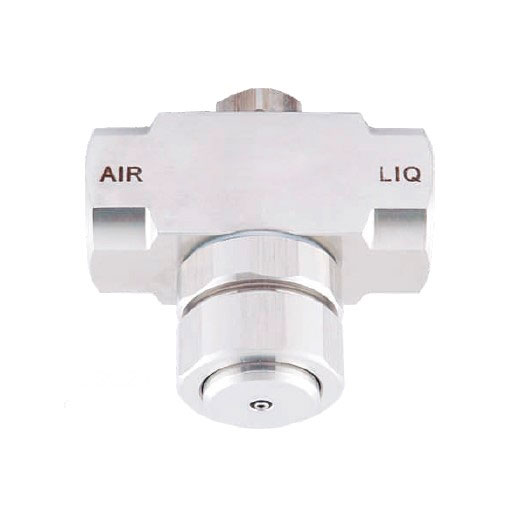

Пневматические форсунки Серия DASA
Соединение Модель Распыленный воздух
AIR		 Производительность по жидкости в л/ч (Литры в час) Размер распыления при высоте сифона 200 мм
Гравитационная насадка Высота сифона
Воздух
(бар)		 Nm3

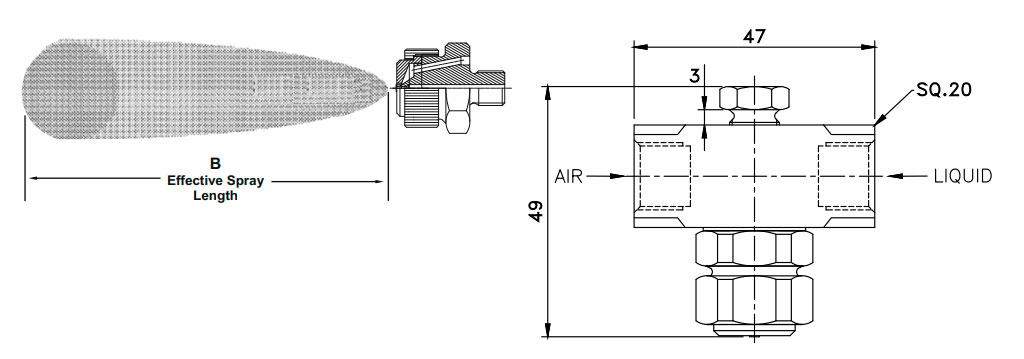

h		 450 mm 300 mm 150 mm 100 mm 200 mm 300 mm 600 mm 900 mm “B”
Эффективная дистанция
распыления(mm)		 Max.
дистанция распыления
(m)
1/8 или 1/4 DASA 050 0.7 0.66 1.5 1.3 1.1 0.9 0.7 0.5 280 1.8
1.5 1.02 1.8 1.7 1.5 1.3 1.2 1.1 0.6 280 1.9
3.0 1.68 2.1 1.9 1.7 1.5 1.4 1.3 1.1 0.8 300 2.3
4.0 2.16 2.2 2.0 1.8 1.6 1.5 1.4 1.2 0.9 360 2.6
1/8 или 1/4 DASA 150 0.7 0.78 24 2.1 1.7 1.5 1.2 0.8 300 2.1
1.5 1.20 2.8 2.6 2.4 2.1 1.9 1.6 0.9 330 2.3
3.0 1.92 3.4 3.1 2.9 2.8 2.6 2.4 1.7 1.1 380 2.6
4.0 2.46 3.7 3.4 3.3 3.1 2.9 2.7 2.1 1.5 430 3.0
1/8 или 1/4 DASA 200 0.7 1.38 2.5 2.3 2.0 1.6 1.4 1.1 300 2.4
1.5 2.16 2.9 2.8 2.5 2.2 2.0 1.7 0.9 330 2.7
3.0 3.48 3.4 3.3 3.2 2.9 2.8 2.5 1.9 1.2 380 3.4
4.0 4.44 3.7 3.6 3.5 3.4 3.3 3.0 2.5 2.0 430 4.0
1/8 или 1/4 DASA 250 0.7 1.14 4.5 4.0 3.4 21 1.8 1.4 380 3.0
1.5 1.86 5.3 4.9 4.4 3.5 2.9 2.7 1.8 410 3.4
3.0 3.00 6.0 5.6 5.0 4.4 4.0 3.4 2.4 1.2 460 4.0
4.0 3.90 5.7 5.4 5.0 4.2 3.9 3.5 2.8 1.9 510 4.6
1/8 или 1/4 DASA 400 1.5 3.48 22 19.9 16.3 12.3 10.5 8.3 2.8 460 3.7
3.0 5.28 25 23 19.5 16.7 14.2 11.5 6.4 2.8 510 4.3
4.0 6.66 26 24 21 18.4 15.7 12.9 7.9 4.5 530 4.9
5.6 8.82 26 24 22 19.7 17 14.6 9.8 6.1 580 5.5
1/8 или 1/4 DASA 450 2.0 8.64 27 22 16.8 510 6.7
3.0 11.4 30 26 21 530 7.0
4.0 14.4 43 40 31 28 23 11.0 580 7.6
5.6 18.9 44 42 39 31 28 24 16.7 8.3 630 8.2
